HL型斗式提升機(環鏈離心斗式提升機)產品概述:

　　HL型環鏈斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度zui高40m，物料溫度不超過250℃。其特點為：結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件。

　　HL型斗式提升機(環鏈離心斗式提升機)主要特點:

　　1.運行平穩、輸送效率高。

　　2.料斗形式多，應優先選用。

　　3.適應性強、安裝維修方便、壽命長。

　　4.整機體積小、轉速高、確保快速均勻輸送。

　　HL型斗式提升機(環鏈離心斗式提升機)工作原理:

　　河南威泰克機械生產的HL型環鏈斗式提升機由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。

　　HL型斗式提升機(環鏈離心斗式提升機)制法和裝法：

　　1、按料斗形狀分為兩種：S制法--帶有深圓底形料斗;Q制法--帶有淺圓底形料斗

　　2、按上部區段卸料口的形式分為兩種：X1 制法--帶有傾斜法蘭的卸料口;X2 制法--帶有水平法蘭的卸料口

　　3、按下部區段進料口的形式分為兩種：J1 制法--進料口的斜面與水平面成45度角;J2 制法--進料口的斜面與水平面成60度角

　　4、按中間機殼側面檢視門的位置分為四種：K1 制法--中間機殼側面帶有下端左檢視門;K2 制法--中間機殼側面帶有下端右檢視門;K3 制法--中間機殼側面帶有上端左檢視門;K4 制法--中間機殼側面帶有上端右檢視門

　　5、按中間機殼端面檢視門的位置分為兩種：Z1 制法--中間機殼端面帶有下端檢視門;Z2 制法--中間機殼端面帶有上端檢視門

　　6、按傳動裝置對提升機的相對位置分為兩種：左裝--傳動裝置在左側;右裝--傳動裝置在右側。

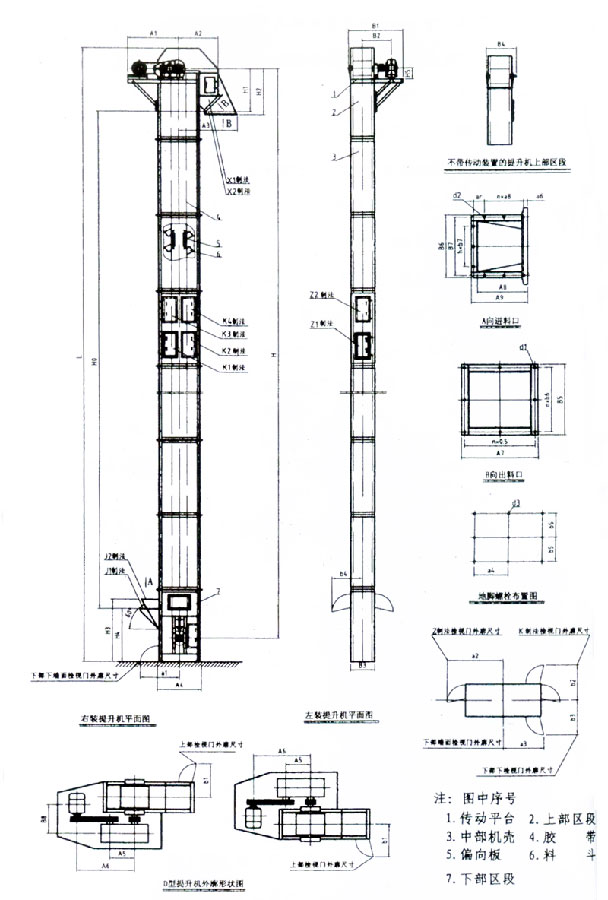

　　HL型斗式提升機(環鏈離心斗式提升機)外形結構示意圖：

　　HL型斗式提升機(環鏈離心斗式提升機)主要技術參數：
